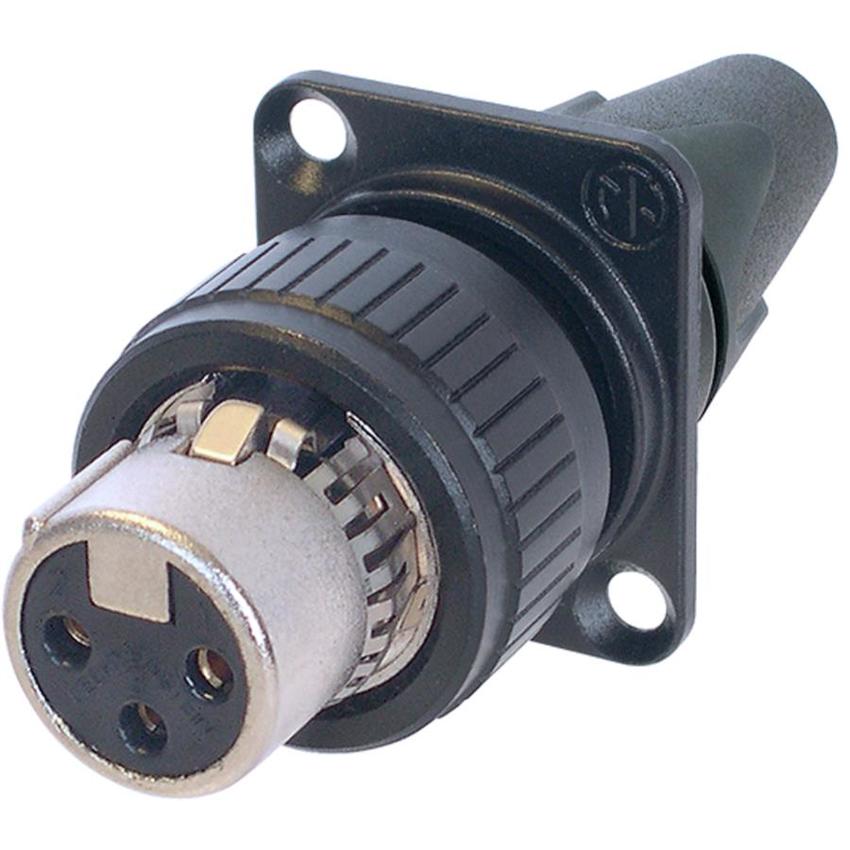

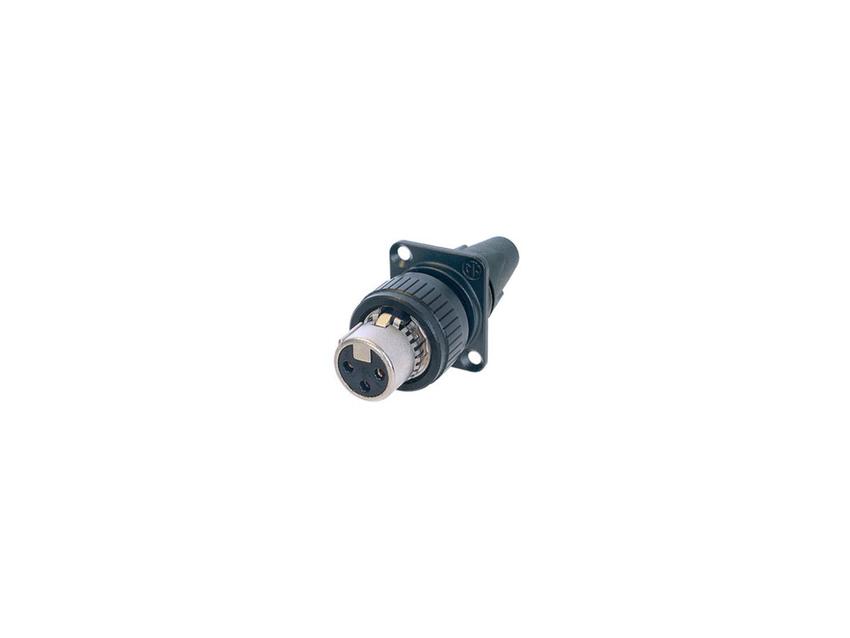

Neutrik 3pol EMC-XLR Kabelbuchse zur Panelmontage

Die EMC-XLR Serie ist eine speziell konstruierte Version der XX Serie, die einen erhöhten Schutz
gegen hochfrequente Störungen (Funk, Mobiltelefon,...) für kritische Applikationen, beispielsweise
bei Live Auftritten oder Aufnahmen, gewährleistet. Die Konstruktion garantiert eine vollständige
HF-Schirmung vom Kabel zum Steckergehäuse mittels eines 360° Schirmkontakts. Der Kondensator
wirkt als-Hochpass Filter mit einer Grenzfrequenz im Bereich von 10 MHz. Eine Ferritperle mit
24 Ohm bei 1 MHz zwischen Pin 1 und dem Kabelschirm sorgt für eine Unterdrückung von
Elektromagnetischen Interferenzen.
Für die Panelmontage bietet Neutrik eine spezielle Kabelsteckerversion mit D Flansch an. Dieser
Stecker ist nur als Female Kabelbuchse verfügbar und hat dieselben Spezifikationen wie der
NC3FXX-EMC. Für die sichere Befestigung von Schwanenhälsen dient eine Befestigungsmutter,
die auch beim NC3FX-Spec verwendet wird. Für grössere Panelöffnungen wird ein runder Flansch mit
einem Durchmesser von 63.5 mm inklusive Montageschrauben angeboten.

Features & Benefits

3 poliger female XLR Kabelstecker zur Panelmontage mit integrierter kapazitiver
Schirm-Gehäuse-Verbindung

Niederinduktive Verbindung von Kabelschirm zum Gehäuse über grossflächige, kreisförmige Kapazität

360° Schirmkontakt der Kabelbuchse garantiert bestmögliche Abschirmung sowie Gehäusekontakt

Unterdrückung von EMI durch Ferritperle zwischen Pin 1 und Kabelschirm

Keine Ground Loops, da keine Verbindung zwischen Niederfrequenzschirm und Erdung besteht

Robustes, langlebiges Zink Druckguss Gehäuse

Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel

Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende
